潛水貫流泵是一種低揚程、大流量水泵，在引水調水、防洪排澇、污水處理、農田灌溉、環境保護等方面，尤其是400r/min以下的低速貫流泵被大范圍使用。
日照東方電機研發生產的潛水貫流泵專用低速大扭矩永磁電機驅動系統是一款調速性能好、節能效果優的泵類驅動系統，具有較高的系統效率與功率因數。系統體積小、結構簡單、運行平穩、安全可靠，直接與葉輪連接，低速運行，有效減少了因傳統異步電機帶減速機高速運轉而引發的摩擦損耗與機械故障，提高了設備的使用壽命。系統采用最優結構設計方案，占用管道空間小、功率密度高，有利于加強和提高潛水貫流泵設備的排灌能力，適用于各種低揚程、大流量水利工程。

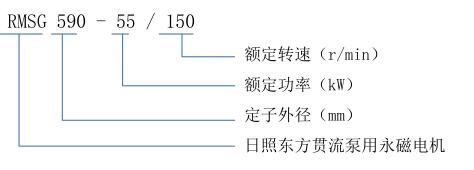

潛水貫流泵永磁同步電機額定功率、額定轉速等技術參數請參考水利工程專用臥式水冷永磁同步電機技術參數，產品外形及安裝尺寸可根據用戶要求進行定制。
產品額定功率：55～1000kW，額定轉速：100～500r/min，額定電壓：380~10kV，流量1～15m3/S，安裝尺寸及結構可根據用戶要求進行定制開發。
在引水調水、防洪排澇、污水處理、農田灌溉、河道治理、環境保護等方面，低揚程、大流量、400r/min以下的低速泵被大量使用。目前絕大多數低轉速是依靠“異步電機+減速機”或直接采用低速異步電機來驅動，相比較而言，此類低速泵系統效率低、噪音大、振動大；而用低速異步電機直接驅動，效率低、功率因數低、體積大等問題比較突出。
日照東方電機研發生產的低速大扭矩永磁電機，采用新的電磁方案和結構設計，具有體積小、重量輕、扭矩密度大、效率高、功率因數高、過載能力強等優點，可廣泛應用于各種低速大扭矩傳動設備。配套使用低速大扭矩永磁電機專用控制系統，實現了電機轉速的平滑控制，啟動電流小、操作簡單。
其控制系統的核心為IGBT半導體開關器件及其驅動模塊，選用成熟的高性能器件，電流裕量大，經過反復試驗和嚴格測試，安全可靠、故障率低。
提供操作屏，方便實現各種功能的設定和狀態指示，可隨時監控輸出轉速、電機電流等參數，而且可以隨時查詢故障記錄和所有操作記錄。操作界面直觀、清晰，使用方便。
永磁材料選用高磁能積、高矯頑力的釹鐵硼稀土永磁材料；漆包線選用H級高強度聚酯亞胺漆包線；鐵芯選用高磁導率的冷軋硅鋼片；
定子采用新生產加工工藝，結構緊湊、發熱量低；轉子采用我公司專利組合式IPM結構，具有調速范圍寬、抗去磁能力強的特點；
以20極300r/min低速永磁電機為例，重量僅相當于同轉速異步電機的1/2到1/3，并且安裝簡單，對安裝基礎等配套要求較低；
由于永磁電機結構簡單，轉子不存在散熱問題，運行更加安全可靠；
本系列永磁電機驅動系統由于沒有高速運轉部分，其電機本身噪音與振動較低，同時取消了減速機與其它傳動裝置，消除了減速機和其它傳動裝置的振動與噪音，使得整個傳動系統振動、噪音大幅降低；
永磁電機一般效率在96%以上，功率因數在0.97以上；而異步電機效率在92%以下，功率因數在0.66左右；
驅動系統采用專用變頻器，控制調速方便，故障保護功能齊全，運行安全穩定；
電機總電流比異步電機少1/3以上，對上游的輸配電（包括變壓器、開關、電纜等）容量要求減少，輸配電系統投資更小。
