一、產品概述

本系列電機機座號H355～630，電機采用鋼板焊接筒形結構，重量輕、剛性好、外形美觀。冷卻方式分為水冷和風冷兩種，電機運用計算機優化設計，采用新材料、新工藝，具有溫升低、噪聲低、振動小、效率高、功率因數高、可靠性高等優點。

定子繞組采用VPI真空壓力整浸工藝，電機在繞組以及軸承位置設置了溫度監控裝置，保證電機運行安全可靠。

本系列電機采用交流變頻器供電，電壓等級為380V～10kV，也可根據用戶要求定制設計，安裝方式為IMB3。

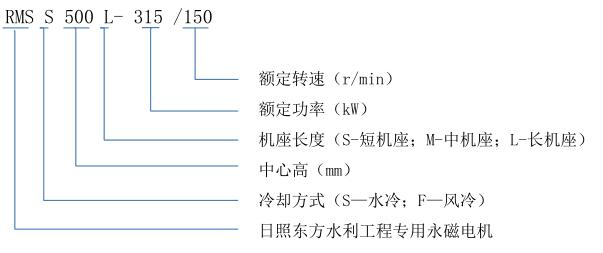

電機型號含義

注：斜軸泵電機需要在技術協議中特別說明傾斜角度，以便設計時特殊考慮。

二、背景簡介

在引水調水、防洪排澇、污水處理、農田灌溉、河道治理、環境保護等方面，低揚程、大流量、400r/min以下的低速泵被大量使用。目前絕大多數低轉速是依靠“異步電機+減速機”或直接采用低速異步電機來驅動，相比較而言，此類低速泵系統效率低、噪音大、振動大；而用低速異步電機直接驅動，效率低、功率因數低、體積大等問題比較突出。

日照東方電機研發生產的低速大扭矩永磁電機，采用新的電磁方案和結構設計，具有體積小、重量輕、扭矩密度大、效率高、功率因數高、過載能力強等優點，可廣泛應用于各種低速大扭矩傳動設備。配套使用低速大扭矩永磁電機專用控制系統，實現了電機轉速的平滑控制，啟動電流小、操作簡單。

其控制系統的核心為IGBT半導體開關器件及其驅動模塊，選用成熟的高性能器件，電流裕量大，經過反復試驗和嚴格測試，安全可靠、故障率低。

提供操作屏，方便實現各種功能的設定和狀態指示，可隨時監控輸出轉速、電機電流等參數，而且可以隨時查詢故障記錄和所有操作記錄。操作界面直觀、清晰，使用方便。

三、產品特點

1.材料選用：

永磁材料選用高磁能積、高矯頑力的釹鐵硼稀土永磁材料；漆包線選用H級高強度聚酯亞胺漆包線；鐵芯選用高磁導率的冷軋硅鋼片；

2.電機結構：

定子采用新生產加工工藝，結構緊湊、發熱量低；轉子采用我公司專利組合式IPM結構，具有調速范圍寬、抗去磁能力強的特點；

3.溫度保護：安裝高靈敏度正溫度系數熱敏電阻；

4.驅動方式：專用永磁無感變頻器。

四、低速永磁電機的優勢

1.結構緊湊、體積小，重量輕，易于安裝

以20極300r/min低速永磁電機為例，重量僅相當于同轉速異步電機的1/2到1/3，并且安裝簡單，對安裝基礎等配套要求較低；

2.運行安全可靠，維護量少，維護成本低

由于永磁電機結構簡單，轉子不存在散熱問題，運行更加安全可靠；

3.低振動、低噪聲

本系列永磁電機驅動系統由于沒有高速運轉部分，其電機本身噪音與振動較低，同時取消了減速機與其它傳動裝置，消除了減速機和其它傳動裝置的振動與噪音，使得整個傳動系統振動、噪音大幅降低；

4. 節能高效

永磁電機一般效率在96%以上，功率因數在0.97以上；而異步電機效率在92%以下，功率因數在0.66左右；

5.易于智能控制

驅動系統采用專用變頻器，控制調速方便，故障保護功能齊全，運行安全穩定；

6.無功電流小

電機總電流比異步電機少1/3以上，對上游的輸配電（包括變壓器、開關、電纜等）容量要求減少，輸配電系統投資更小。
